Huonosti tiivistetty maa on rakentamisen hiljainen ongelma. Se ei näy välittömästi, mutta muutaman vuoden kuluttua se näkyy – painumina, halkeamina, vaurioituneina putkistoina ja kalliina korjausurakoina. Maantiivistyslevy on laite, joka ratkaisee tämän ongelman tehokkaasti suoraan kaivinkoneen puomista käsin. Kun tiivistys tehdään kunnolla alusta asti, rakenne kestää vuosikymmeniä.
Rakennustyömailla maan tiivistäminen on yksi niistä työvaiheista, johon ei aina kiinnitetä tarpeeksi huomiota – varsinkin silloin, kun aikataulu puristaa. Täyttökerros kaadetaan kaivantoon, sullotaan kiireellä käsin tampparilla ja toivotaan parasta. Lopputulos on arvaamaton. Hydraulinen maantiivistyslevy muuttaa tämän yhtälön: työ tehdään koneesta käsin, nopeammin, tasaisemmin ja turvallisemmin.
Maantiivistyslevy on kaivinkoneeseen kiinnitettävä hydraulinen lisälaite, jolla tiivistetään maa-ainesta, täyttösoraa, hiekkaa tai muuta löyhää materiaalia. Laite kiinnitetään kaivinkoneen puomiin samaan tapaan kuin kauhan tilalle, ja se saa käyttövoimansa koneen hydraulijärjestelmästä.

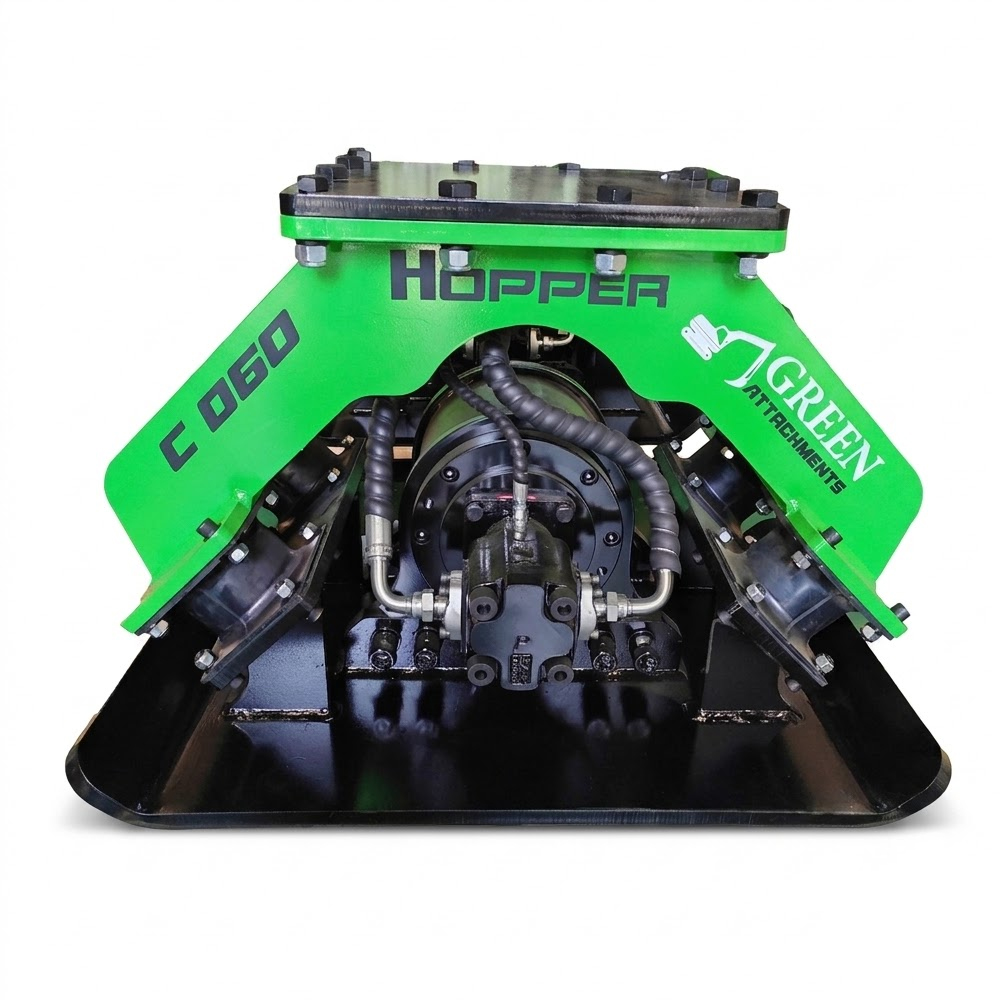

Toimintaperiaate on yksinkertainen: hydraulimoottori pyörittää laitteen sisällä olevaa epäkeskoa, joka synnyttää voimakkaan tärinän. Tärinä välittyy kumityynyjen kautta tiivistyslevyyn ja siitä maaperään, jolloin maa-aineksen rakeet hakeutuvat tiiviimpään järjestykseen. Tulos on kantava, vakaa ja tasalaatuisesti tiivistetty pohja.
Käsikäyttöiseen tärylevyyn verrattuna hydraulinen maantiivistyslevy kaivinkoneeseen tarjoaa merkittäviä etuja. Käsikäyttöinen tärylevy vaatii oman henkilön, joka ohjaa laitetta jalkatyönä – ja kaivannossa tai luiskan reunalla se tarkoittaa työskentelyä vaarallisessa paikassa. Kaivinkoneen maantiivistyslevyllä kaikki tapahtuu koneesta käsin: kuljettaja ohjaa laitteen halutulle kohdalle, ja tiivistys tapahtuu puomin ulottuvuudella ilman, että kukaan joutuu vaaravyöhykkeelle.
Tärkeimmät käyttökohteet:
- Kaivantojen täyttöjen tiivistys putkilinja- ja viemäritöissä
- Tiepenkereiden ja luiskien tiivistäminen
- Rakennusten perustuspohjat
- Sähkö- ja kuitukaapelikaivannot
- Kapeat kaivannot, joihin jyrä ei mahdu
- Luiskien ja jyrkkien pintojen tiivistys
- Ympäristö- ja maisemointityöt
Missä maantiivistyslevyjä käytetään?
Kunnallistekniikka ja vesihuolto

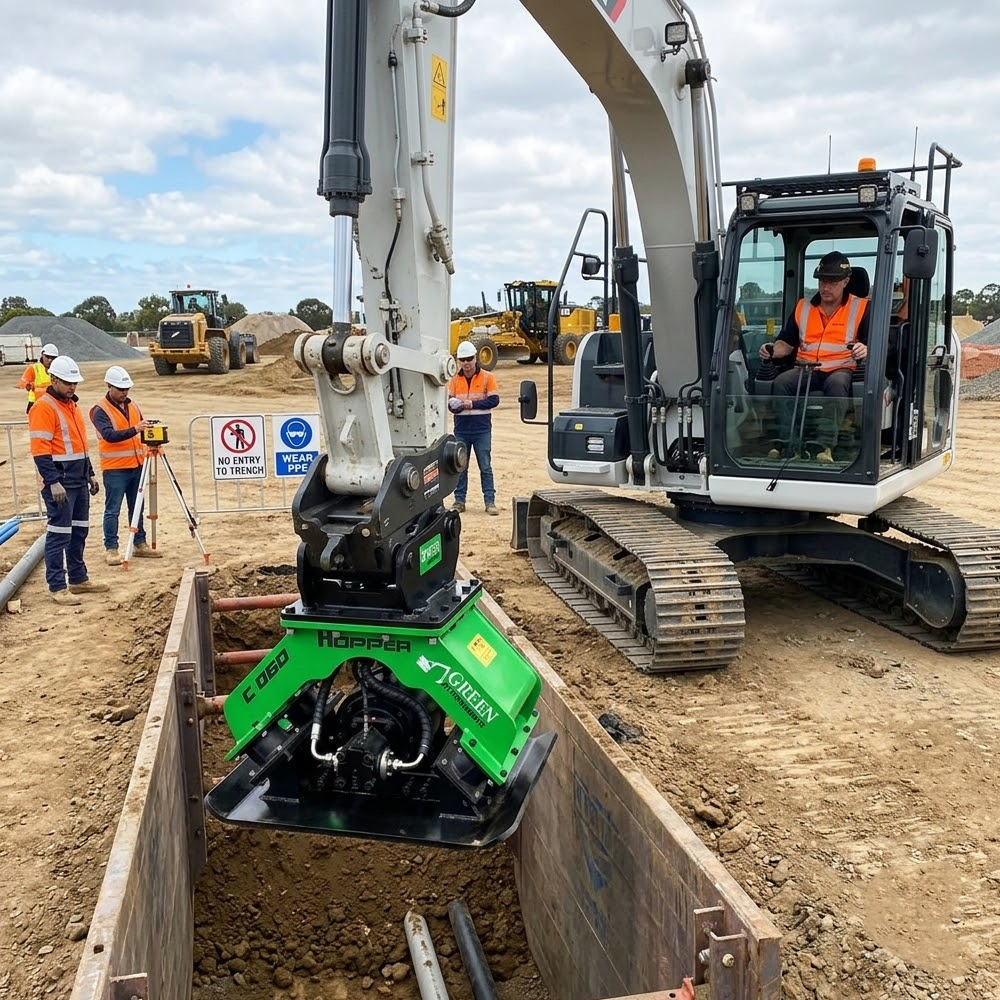

Kunnallistekniikan rakentamisessa maantiivistyslevy on lähes välttämätön työkalu. Vesijohtoja, viemäriputkia ja sadevesiverkostoja asennetaan kaivamalla metrien syvyisiä kaivantoja, jotka täytetään kerros kerrallaan. Jokainen kerros on tiivistettävä kunnolla ennen seuraavan lisäämistä – muuten putken ympärystäytön painuminen alkaa ajan myötä.
Käytännön esimerkki: vesijohtotyömaan urakoitsija korvasi käsitampparit Hopper-maantiivistyslevyllä. Aiemmin jokaisessa kaivannossa tarvittiin kaksi miestä tamppaukseen ja yksi kaivinkoneenkuljettaja täyttöön. Hopper-levyn myötä kuljettaja hoitaa koko operaation yksin, ja tiivistysnopeus on moninkertainen.
Talonrakennus ja perustusrakentaminen
Rakennuksen perustuksia tehtäessä anturakaivannot täytetään osittain takaisin ja tiivistetään. Maantiivistyslevy soveltuu erinomaisesti lattiarakenteiden alapohjatäyttöihin sekä sokkelin vierustan tiivistykseen.
Tie- ja infrarakentaminen
Teiden pohjarakenteessa maan tiivistäminen on suoraan yhteydessä tien käyttöikään. Hydraulinen tärylevy kaivinkoneeseen täydentää tiejyrää erityisesti kohdissa, joissa jyrä ei mahdu operoimaan – reunakaistaleilla, reunatukinvierustoilla ja siltojen päätytäyttöihin.
Viemärityöt ja salaojat

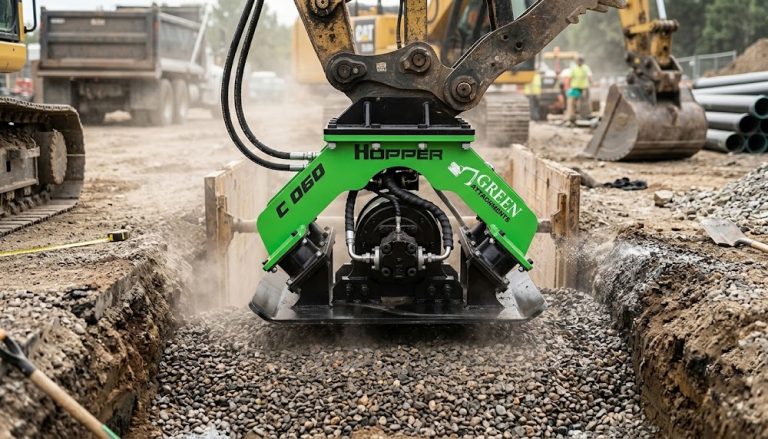

Viemärikaivantoja tehtäessä tärylevy kaivinkoneeseen osoittaa arvonsa erityisesti kapeissa kaivannoissa, joihin käsikäyttöinen laite on hankala viedä. Salaojien ympäristötäytöt vaativat huolellista tiivistystä routavaurioiden estämiseksi.
Sähkö- ja kuitukaapelikaivannot
Kaapelikanaalit ovat usein kapeita – leveydeltään kenties 30–50 cm. Käsitampparilla tällaisissa kaivannoissa on hankalaa, mutta pienemmän kokoluokan hydraulinen maantiivistyslevy mahtuu täydellisesti. Kaapelien ympärystäyttö on tiivistettävä riittävästi, jotta maa ei painu myöhemmin ja aiheuta vaurioita kaapelille tai päällysrakenteelle.
Maisemointi ja ympäristörakentaminen
Täyttöpenkereet, tukimuurien taustapenkereeet, viheralueiden pohjat – kaikki nämä vaativat riittävää tiivistystä. Luiskien tiivistys on erityisen tärkeää eroosion estämiseksi.
Hydraulisen maantiivistyslevyn tärkeimmät edut
Tehokkuus ja työnopeus
Yhdellä kaivinkoneenkuljettajalla on mahdollista tehdä sekä täyttö että tiivistys. Tarve erilliselle tampparityöryhmälle poistuu. Pienemmillä urakoilla tämä voi tarkoittaa sitä, että koko tiivistysoperaatio nopeutuu jopa kolminkertaisesti verrattuna perinteiseen käsitamppaukseen.
Käytännön työmailta on raportoitu, että putkilinjatöiden yhteydessä maantiivistyslevy kaivinkoneeseen puolitti tiivistysvaiheen keston. 200 metrin putkilinjalla saadaan helposti säästettyä päivien verran työtunteja.
Tasalaatuinen tiivistysjälki

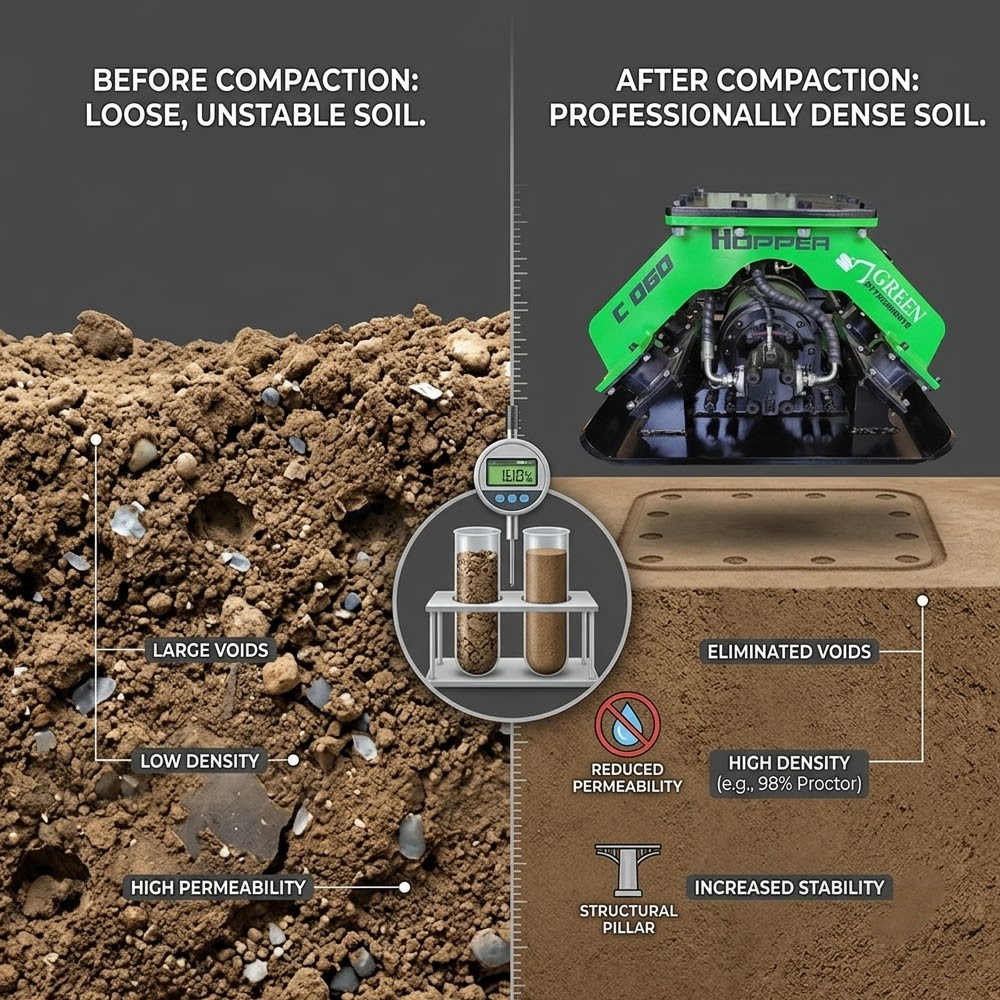

Hydraulinen tärylevy tuottaa tasaisemman ja mitattavasti paremman tiivistysjäljen kuin käsitamppauksella saavutettava lopputulos. Laite tiivistää systemaattisesti, tärinävoima on vakio, eikä tiivistystyön laatu riipu siitä, kuinka väsynyt tai kiireinen tampparityöntekijä on.
Pohjarakentamisessa tämä tarkoittaa vähemmän myöhempiä painumasettlementtejä ja siten vähemmän reklamaatioita ja korjauksia.
Turvallisuus ennen kaikkea
Tämä on kiistattomasti tärkein argumentti. Käsikäyttöinen tampparityö kaivannoissa on yksi rakennustyömaan riskialttiimmista tehtävistä. Kaivannon reuna voi sortua, tilat voivat olla ahtaat ja happipitoisuus riittämätön. Hydraulisella maantiivistyslevyllä kaivinkoneenkuljettaja tekee tiivistystyön turvalliselta etäisyydeltä – koneessa istuen.
Reunasortumat ovat todellinen riski viemäri- ja putkilinjakaivantoja tehtäessä. Syvissä kaivannoissa maamassojen paine seiniä vasten kasvaa merkittävästi. Kun kenenkään ei tarvitse olla kaivannossa tiivistämässä, sortumariski henkilövahinkojen näkökulmasta poistuu käytännössä kokonaan.
Pienemmät henkilöstökustannukset
Erillinen tampparityöntekijä tai -ryhmä maksaa. Hydraulisella maantiivistyslevyllä kaivinkoneenkuljettaja voi hoitaa sekä kaivamisen, täytön että tiivistyksen. Tämä ei pelkästään säästä palkkakustannuksissa – se myös yksinkertaistaa työnjohtoa ja vähentää koordinointitarvetta.
Vaikeiden paikkojen saavutettavuus
Täryjyrä on tehokas tasaisella, avoimella alueella. Kaivinkoneeseen kiinnitettävä maantiivistyslevy pääsee sinne, minne jyrä ei mahdu: kapeisiin kaivantoihin, rakennuksen perustuksien viereen, jyrkille luiskille, olemassa olevien rakenteiden lähelle. Puomin ulottuvuus mahdollistaa myös tiivistyksen paikoissa, joihin fyysinen pääsy on muuten hankalaa tai vaarallista.
Miksi valita maantiivistyslevy kaivinkoneeseen?

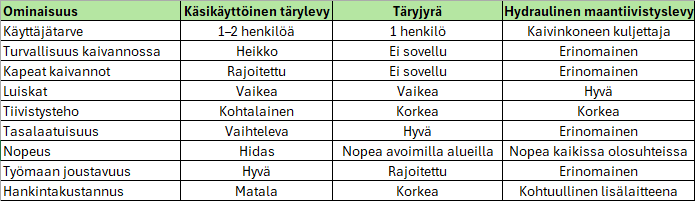

Vertailu kolmen tiivistysmenetelmän välillä auttaa hahmottamaan, missä hydraulinen maantiivistyslevy loistaa:
Kuten taulukosta näkee, hydraulinen maantiivistyslevy ei ole paras kaikissa tilanteissa – laajat avoimet alueet sopivat jyrällä tehtäväksi. Mutta juuri rakennustyömaiden tyypillisissä tiivistystilanteissa – kaivannoissa, ahtaissa paikoissa, luiskilla – se on selvästi ylivertainen vaihtoehto.
Miten oikea maantiivistyslevy valitaan?
Oikean maantiivistyslevyn valinta alkaa kaivinkoneen painoluokasta. Laite on mitoitettava koneeseen sopivaksi: liian kevyt levy ei toimi suuressa koneessa, liian raskas taas voi kuormittaa pientä konetta kohtuuttomasti
Kaivinkoneen painoluokka

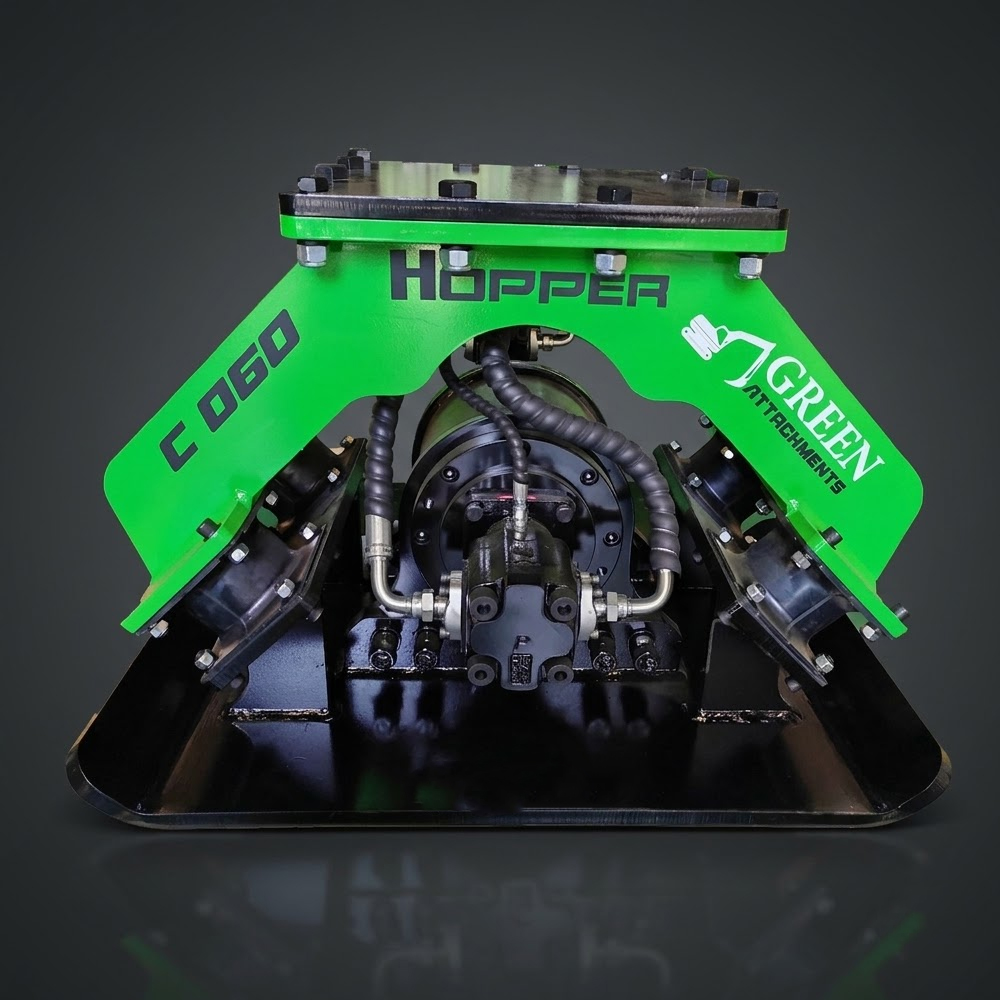

Green Attachmentsin Hopper C -sarja kattaa laajan kirjon:
- Hopper C 020 – 2–3 tonnin kaivinkoneille, paino 110 kg
- Hopper C 040 – 3–10 tonnin kaivinkoneille, paino 300 kg
- Hopper C 060 – 8–16 tonnin kaivinkoneille, paino 500 kg
- Hopper C 080 – 17–25 tonnin kaivinkoneille, paino 900 kg
- Hopper C 100 – 20–40 tonnin kaivinkoneille, paino 950 kg
Tiivistettävän materiaalin tyyppi
Hiekka ja sora tiivistyvät helpommin kuin savi tai moreeni. Savimaille voidaan tarvita enemmän tiivistyskerroksia, ja kerrospaksuuden on oltava pienempi per täyttökerta. Laitteen tekninen suorituskyky pysyy vakiona, mutta tiivistysohjelman suunnittelu on aina materiaalikohtaista.
Hydrauliset vaatimukset
Hydraulinen maantiivistyslevy vaatii koneelta riittävän hydraulivirtauksen ja paineen. Ennen hankintaa on tarkistettava koneen hydraulijärjestelmän tiedot ja verrata niitä laitteen vaatimuksiin. Valmistajalta tai jälleenmyyjältä saa tarvittaessa teknistä neuvontaa oikean mallin valintaan.
Työmaan olosuhteet ja käyttötarkoitus
Pienemmät mallit (020, 040) sopivat erityisesti kapeisiin kaivantoihin ja pienemmille työmaille. Isommat mallit (060, 080, 100) on tarkoitettu raskaampaan infrarakentamiseen, missä tiivistysteho ja peittopinta-ala ovat tärkeitä.
Green Attachments maantiivistyslevyt
Green Attachments on kaivinkoneiden lisälaitteisiin erikoistunut yritys, jonka Hopper C -maantiivistyslevy -sarja on suunniteltu vastaamaan ammattirakentamisen vaatimuksiin pohjoismaisten olosuhteiden kovuus huomioiden.
Laaja mallisto eri kokoluokille
Hopper C -sarja kattaa kaivinkoneluokat 2 tonnista aina 40 tonnin koneisiin saakka. Tämä tarkoittaa, että sopiva maantiivistyslevy löytyy niin pienelle minikaivinkoneelle kuin suurelle infrarakentamisen konekantaan. Yhdellä toimittajalla on koko kokoluokkaskaala, mikä helpottaa asiointia.
Yhteensopivuus eri kaivinkoneiden kanssa
Hopper C -levyt ovat yhteensopivia yleisimpien kaivinkonemallien kanssa merkkirajoista riippumatta. Asennuksessa käytetään standardikiinnityksiä tai tarvittaessa adaptereita, joiden soveltuvuus varmistetaan koneen tietojen perusteella.
Laadukkaat materiaalit ja korkea käyttöikä
Ammattikäytössä lisälaite ottaa kovaa rasitusta päivittäin. Hopper-levyjen runkorakenteet on valmistettu kestämään vaativia työmaaolosuhteita. Kumityynyrakenne, joka välittää tärinän maaperään, on suunniteltu kestämään pitkän käyttöiän ilman jatkuvia huoltotoimenpiteitä.
Ammattikäyttöön suunniteltu rakenne
Laitteet on suunniteltu ensisjaisesti urakoitsijakäyttöön, missä koneet tekevät useita työtunteja päivässä. Tämä näkyy rakenteen lujuudessa ja huoltoystävällisyydessä.
Kuinka paljon maantiivistyslevy parantaa työn tehokkuutta?
Tehokkuusparannukset ovat merkittäviä – ja ne näkyvät suoraan projektin kustannuksissa.
Kaivantojen täyttö putkilinjatyömaalla
Tyypillisessä 300 metrin vesijohtokaivannossa tiivistetään kaivannon täyttö kerros kerrallaan. Perinteisellä tampparausryhmällä tähän menee kaksi miestä ja noin kaksi täyttöpäivää. Hydraulisella maantiivistyslevyllä sama työ onnistuu kaivinkoneenkuljettajan toimesta samassa ajassa, jossa täyttökin tapahtuu – erillistä tampparaustyöryhmää ei tarvita lainkaan. Säästö henkilötyötunneissa voi olla 30–50 %.
Perustuskaivantoja tehtäessä
Uudisrakennuksen alapohjan täyttösoran tiivistys on yksi tärkeimmistä työvaiheista. Huono tiivistys johtaa laattarakenteiden painumiin. Hydraulisella levyllä saadaan tasainen, mitattava tiivistysaste lyhyessä ajassa. Pienessä omakotitalohankkeessa kuljettaja voi hoitaa koko alapohjan tiivistyksen parissa tunnissa, missä käsitamppaukseen kuluisi koko päivä.
Infrarakentaminen: tiepenkereet ja luiskat
Tierakentamisessa luiskan tiivistys on perinteisesti joko jätetty vajaaksi tai tehty erillisellä henkilöstöllä käsin. Kaivinkoneeseen kiinnitetty maantiivistyslevy tiivistää luiskan puomin ulottuvuudella tehokkaasti ja turvallisesti – ja sama kone, joka kaivoi ja täytti, tiivistää myös. Tämä yhdistelmä nopeuttaa tierakentamisen työkiertoa merkittävästi.
Viemärirakentaminen

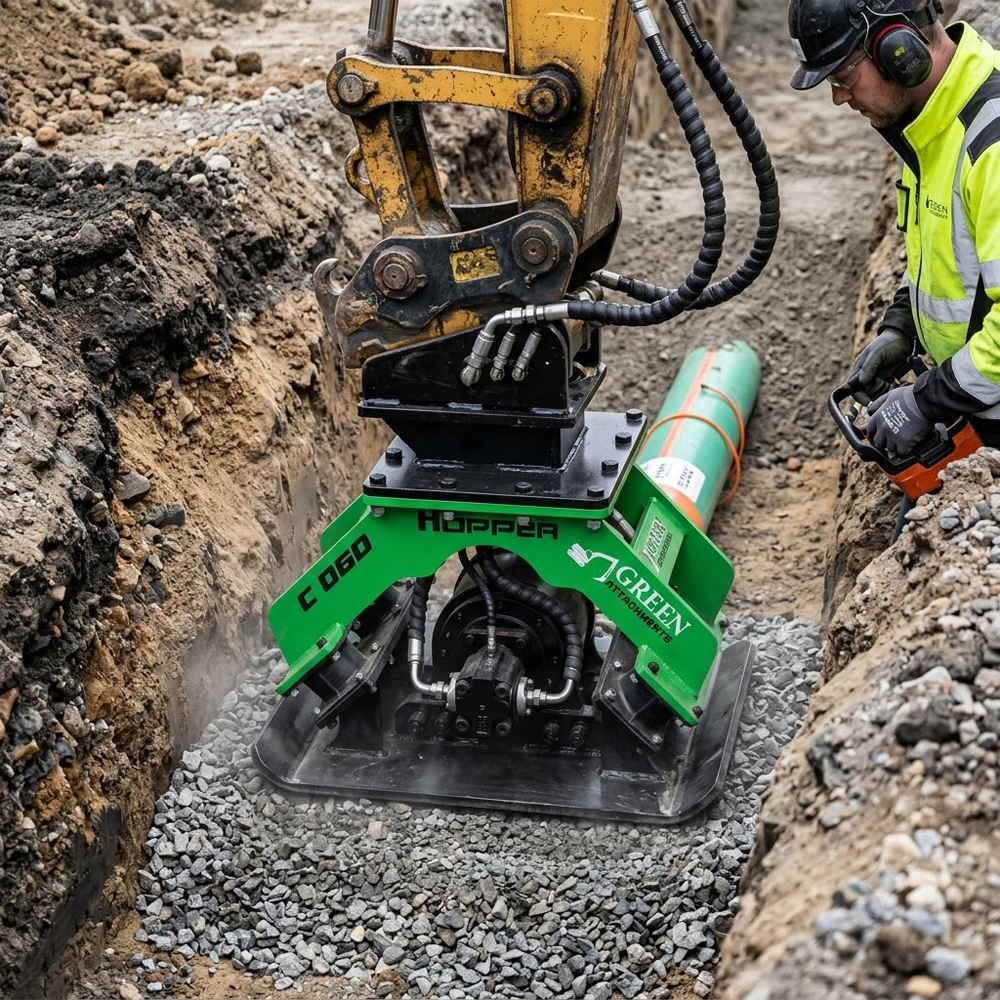

Viemärikaivannoissa työskentelee usein ahtaissa olosuhteissa, ja kaivannon seinät täytyy tukea turvamääräysten mukaisesti. Käsitampparityö vaatii tällöin erityisjärjestelyjä. Hydraulisella maantiivistyslevyllä kuljettaja yltää kaivantoon koneen puomista, eikä syvässä kaivannossa tarvita lainkaan työntekijöitä tiivistysvaiheessa.
